MECÁNICA PRISMA, S.L. #SPAIN
3 ปีที่ผ่านมา
PRISMA
Actuator
Made in SPAIN
TAP PART ENGINEERING CO., LTD.
Company in Thailand
ต้องการสอบถามราคา รายละเอียดสินค้า กรุณาแจ้งยี่ห้อ รุ่น จำนวน เข้ามาที่
Actuator
Made in SPAIN
TAP PART ENGINEERING CO., LTD.
Company in Thailand
Contact us: tap.part@engineer.com

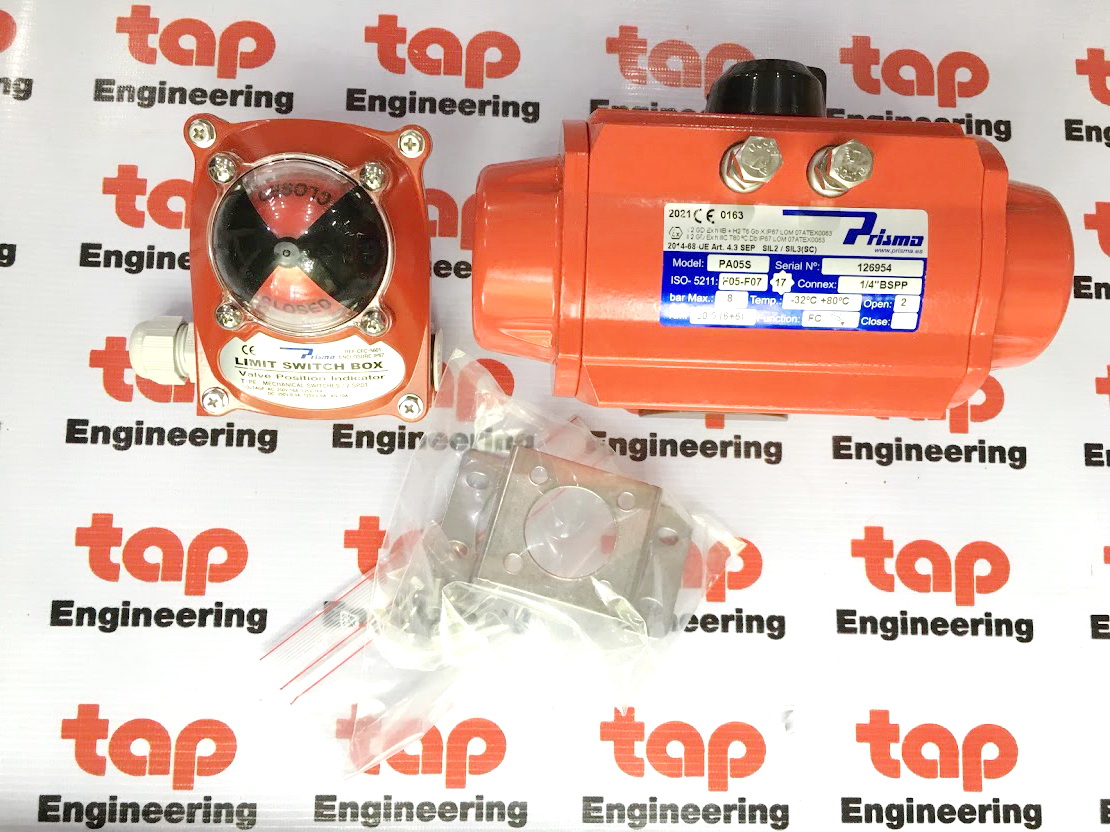

Mobile: 091-4844332 Completed set of Actuator and Limit Switch box

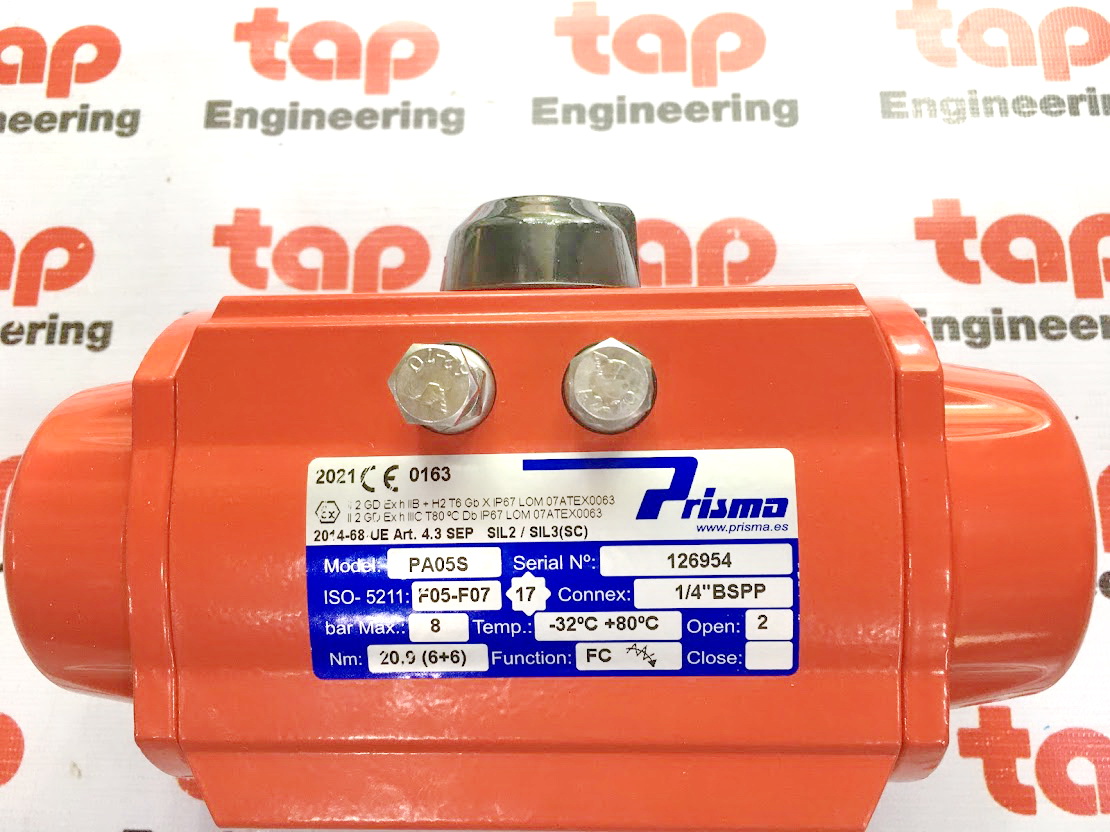

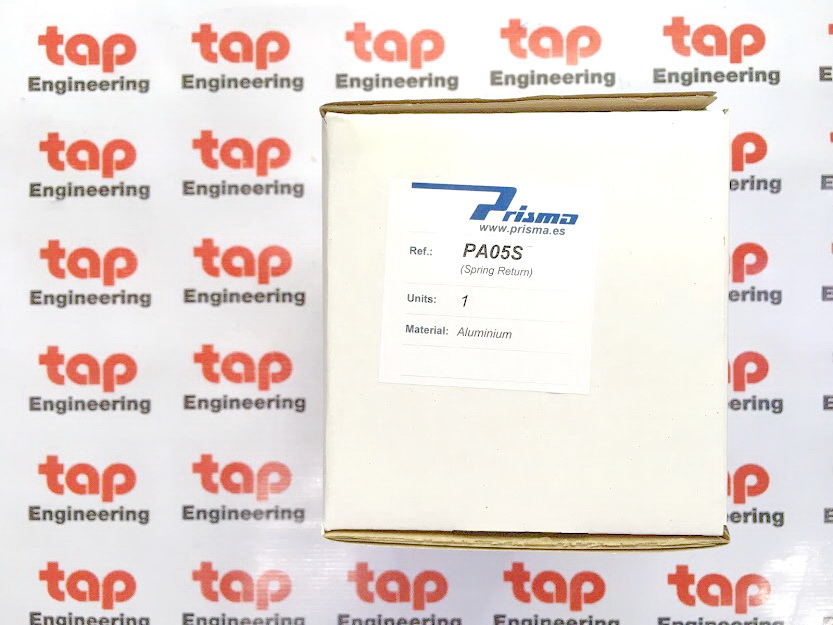

PA05 PRISMA S.R. Aluminum Actuator PA05S
Alum box 2 electromech switch-M20 gland
LIMIT SWITCH BOX INSTALATION TO ACTUATOR 80x30 TO PAW-PA30
Prisma PAW

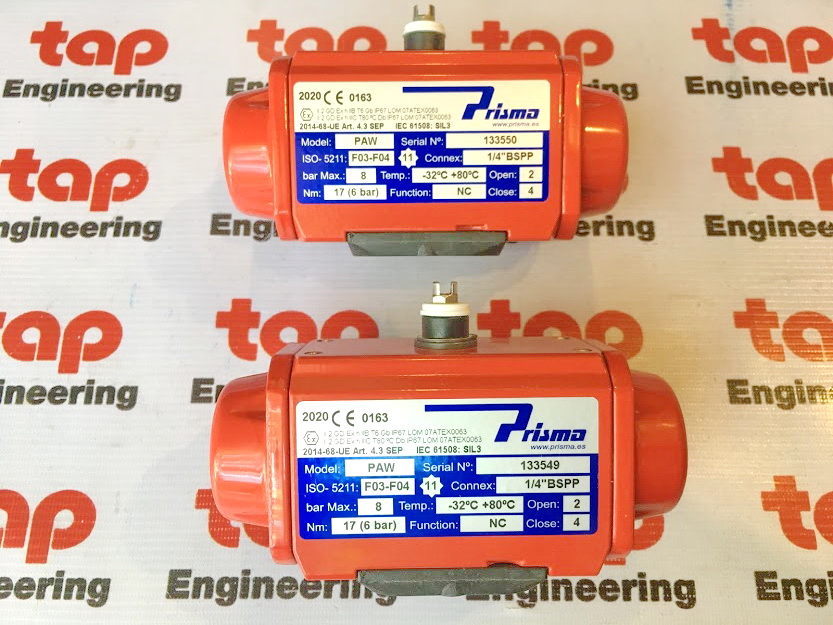

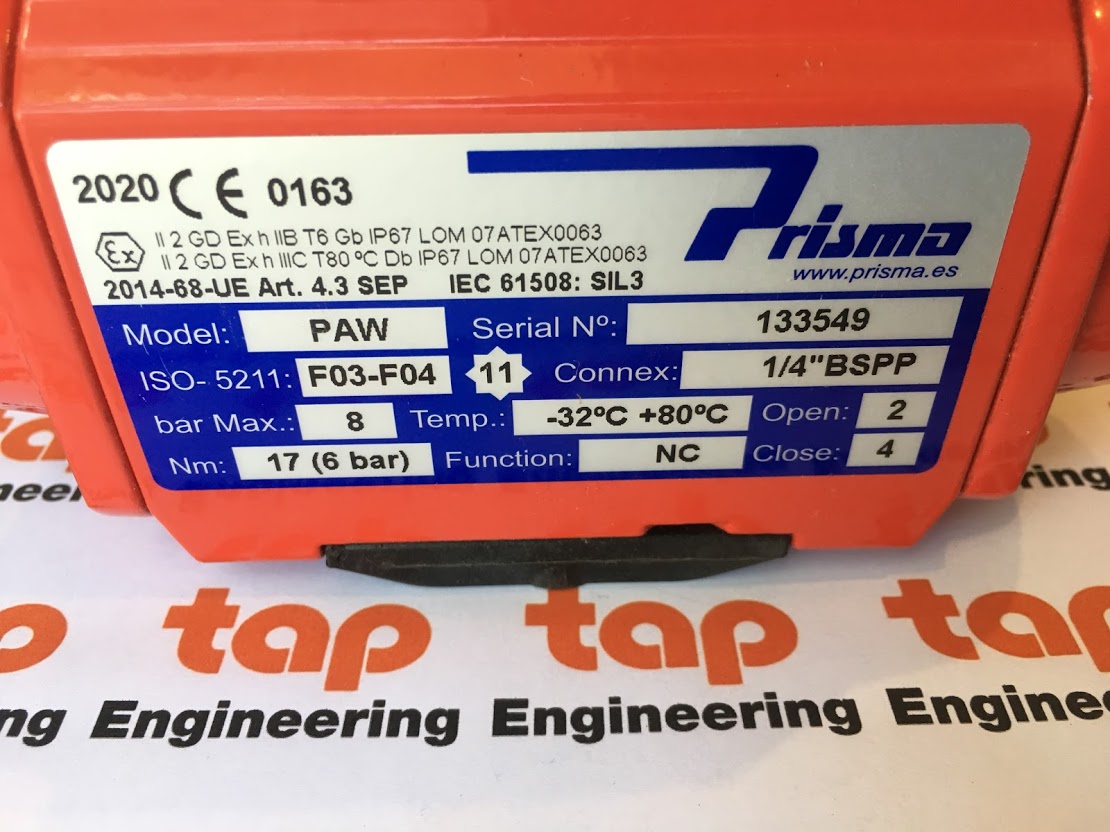

PAW PRISMA D.A. Aluminium Actuator - 11/F03-F04

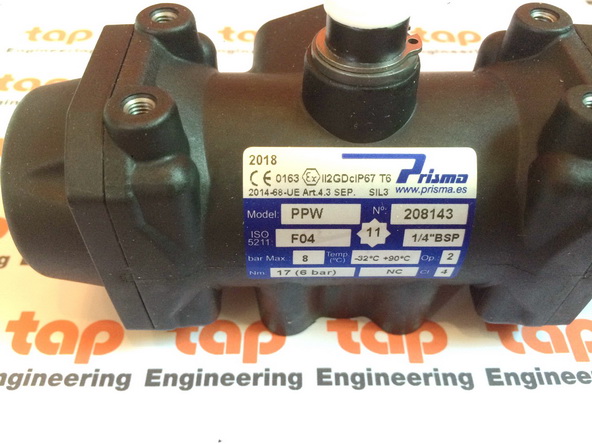

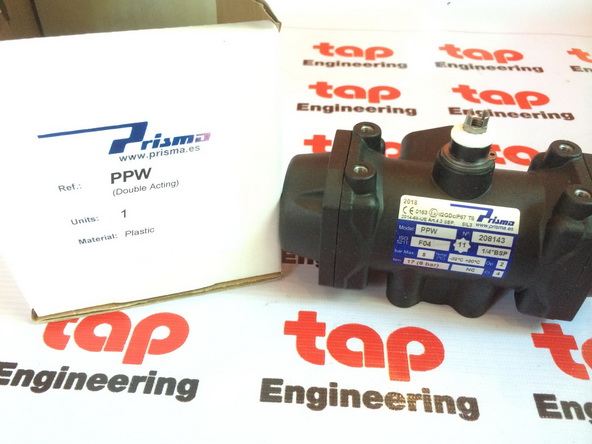

Polyamide Actuator- 11/F04ต้องการสอบถามราคา รายละเอียดสินค้า กรุณาแจ้งยี่ห้อ รุ่น จำนวน เข้ามาที่
Mobile: 091-484-4332
Email: tap.part@engineer.com
pneumatic
actuators
ALUMINIUM PNEUMATIC ACTUATORS
Technical features __________________________________________ 3
PA range________________________________________________ 5
P range_________________________________________________ 6
Disassembly and materials ____________________________________ 7
PAW-PA30 dimensions_______________________________________9
P40-PA70 dimensions_______________________________________10
Cycle time, weights and capacity________________________________11
Operating torque__________________________________________11
POLYAMIDE PNEUMATIC ACTUATORS
Technical features ________________________________________ 13
PP range_______________________________________________14
Disassembly and materials ___________________________________15
PP dimensions ___________________________________________16
Cycle time, weights and capacity________________________________17
Operating torque__________________________________________17
Evolution of polyamide range___________________________________18
STAINLESS STEEL PNEUMATIC ACTUATORS
Technical features ________________________________________ 19
PI range_______________________________________________20
Disassembly and materials ___________________________________21
PI dimensions___________________________________________22
Cycle time, weights and capacity_______________________________ 23
Operating torque__________________________________________ 23
New model of PI actuators____________________________________ 24
SPECIAL ACTUATORS
180º rotation actuators______________________________________ 25
High and low temperature actuators_____________________________ 26
Marine environment actuators_________________________________ 26
Fail open actuators ________________________________________ 26
Reverse actuators__________________________________________ 26
Shaft mounted at 90º_______________________________________ 26
Stainless Steel options______________________________________ 26
Heavy Duty pneumatic actuators _______________________________ 26
MOUNTING KITS, ELECTRIC ACTUATORS AND ELEMENTS OF REGULATION AND CONTROL
The brand name of Prisma actuators has become well-known all around the world and is now a point of
reference in this industry because of the robustness and reliability of its products. This success relies on
continuously improving the quality and enhancing the development of our products and also to tailoring our
service to meet the individual requirements of every one of our customers.
Since it was founded in 1980, Prisma has grown remarkably. In recent times our mechanical know-how as
well as our extensive technical knowledge has evolved to offer complete solutions in the automation of valves
Mecánica Prisma develops four pneumatic actuator ranges, according to different environments of
application: Aluminium, Stainless Steel, Polyamide and for High Temperatures. All manufactured according
to international norms.
Mecánica Prisma is accredited by quality norm, ISO-TS 29001, API Q1 and 65% of its production is
exported to more than 45 countries worldwide.
1
ISO-TS 29001 / API Q1
1
Prisma offers a wide range of products for valve automation including pneumatic actuators, electric
actuators and elements of regulation and control: solenoid valves, limit switch boxes, positioners, travel
stops, declutchable gearboxes, handwheels, etc.
All actuators can be mounted onto any kind of valve, due to the wide range of mounting kits that Prisma
develops and produces.
Prisma pneumatic actuators are available in double acting and spring return, covering a torque range from
17Nm to 65.000Nm at 6 bar. Industrial applications: Chemical, Nuclear, Electronics, Automotive, Food and
Beverage, Pharmaceutical; and other sectors such as Iron and Steel, Power Plants, Water Treatment, Oil &
Gas, Off-Shore plants, etc.
MECÁNICA S.L
2 2
CERTIFICATIONS
ATEX-LOM
IEC-61508-SIL PED-PA60-PA70-BV
TR CU CERTIFICATE
ISO-TS 29001 / API Q1
ATEX-LOM-PA
TAC-DNV PH-94007802-LGAI
ALUMINIUM PNEUMATIC ACTUATORS
TECHNICAL FEATURES
Normal Working Temperature
-32ºC to +90ºC
On demand: - Low temp. (-48ºC to +80ºC)
- High temp. (-30ºC to +120ºC)
Spring Security System
Spring Security System, making manipulation and
mounting easy and safe.
All components are protected against corrosion.
Manufactured with materials resistant to oxidation.
Silicone free.
DISASSEMBLY AND MATERIALS
ALUMINIUM PNEUMATIC ACTUATORS
8
Nº DESCRIPTION QUANT. MATERIAL SURFACE FINISH
1 CAP SCREW 8-12-16-20 AISI-304 SS -
2 CAP 2 ALUMINIUM ALLOY CATAPHORESIS+POLYURETHANE(5) /CATAPHORESIS+RILSAN(6)
3 CAP O-RING 2 - 4 N.B.R. -
4 PISTON O-RING 2 N.B.R. -
5 GUIDE RING 2 POM(1) / PTFE+GRAPHITE(6) -
6 PISTON 2 ALUMINIUM ALLOY(3) CATAPHORESIS COVERED (PA00 to PA50)
7 PISTON GUIDE 2 - 4 POM(4) / PTFE+GRAPHITE(2) / NYLON(7) -
8 CYLINDER 1 ALUMINIUM ALLOY CATAPHORESIS + RILSAN COVERED
9 HEXAGONAL SCREW 2 AISI-304 SS(10) / STEEL(6) TRIVALENT Cr PASSIVATION (P40 to PA70)
10 NUT 2 AISI-304 SS -
11 BUSHING 2 AISI-316 SS(5) / AISI-304 SS(6) -
12 O-RING 2 N.B.R. -
13 POSITION INDICATOR 1 POLYAMIDE -
14 SPRING CLIP 1 STAINLESS STEEL(8) / STEEL(9) NIQUEL-P.T.F.E COVERED(9)
15 BUSHING 1 POLYACETAL(1) / POLYAMIDE 6(6) -
16 CAP WASHER(9) 8-12-16-20 AISI-304 SS -
17 SPRING SET 0-12 DIN-17223-C TRIVALENT Cr PASSIVATION / CATAPHORESIS (PA25 to PA70)
18 PLATE O-RING 2 N.B.R. -
19 NUT 4 AISI-304 SS -
20 PNEUMATIC CONNECTION PLATE 1 POLYAMIDE+FG / CF8M(PA50 & PA70) -
21 PLATE ALLEN SCREW 2 AISI-304 SS -
22 SHAFT O-RING 2 N.B.R. -
23 SHAFT 1 STEEL / POLYAMIDE (PAW) CATAPHORESIS COVERED (except PAW)
24 SHAFT O-RING 2 N.B.R. -
25 GEAR 1 ALUMINIUM ALLOY BALL BURNISHING
26 CAM 1 STEEL CATAPHORESIS COVERED
27 WATERTIGHT PLANE GASKET 2 N.B.R. -
(1) PAW to PA30
(2) PA50 and PA60
(3) Polyarilamide (PAW)
(4) PA00 to P40
(5) PA00 to PA30
(6) P40 to PA70
(7) PA70
(8) PAW to PA15
(9) PA20 to PA70
(10) PA00 to PA30 and PA50
DA SR ISO-5211 ISO-5211
PAW - PAWS 141 11 14,3 Ø36 F03 M5 Ø42 F04 M5 80 30
PA00 - PA00S 155 14 19 Ø42 F04 M5 Ø50 F05 M6 80 30
PA05 - PA05S 201 17 23 Ø50 F05 M6 Ø70 F07 M8 80 30
PA10 - PA10S 226 17 23 Ø50 F05 M6 Ø70 F07 M8 80 30
PA15 - PA15S 265 17 23 Ø50 F05 M6 Ø70 F07 M8 80 30
PA20 - PA20S 312 22 29 Ø50 F05 M6 Ø70 F07 M8 80 30
PA25 - PA25S 358 27 36,5 Ø70 F07 M8 Ø102 F10 M10 80 30
PA30 - PA30S 429 27 36,5 Ø70 F07 M8 Ø102 F10 M10 80 30
P40 - P40S 444 598 36 49 Ø102 F10 M10 Ø125 F12 M12 130 30
PA50 - PA50S 694 36 49 Ø102 F10 M10 Ø140 F14 M16 130 30
PA60 - PA60S 672 46 61 Ø165 F16 M20 - - 130 30
PA70 - PA70S 743 46 61 Ø165 F16 M20 - - 130 30
NAMUR PNEUMATIC CONNECTION
SHAFT DETAIL
PAW
SPRING RETURN (SR)
DOUBLE ACTING (DA)
P40 OPTIONAL
Stroke adjustments
OPTION
PAW PAWS 0,1 0,15 0,1 0,15 0,92 1 0,075 0,075 0,11 -
PA00 PA00S 0,15 0,2 0,15 0,2 1,40 1,63 0,15 0,15 0,18 -
PA05 PA05S 0,2 0,25 0,2 0,25 2,57 2,94 0,28 0,28 0,37 -
PA10 PA10S 0,25 0,3 0,25 0,3 3,08 3,48 0,35 0,35 0,45 -
PA15 PA15S 0,3 0,4 0,3 0,4 4,20 5,04 0,65 0,65 0,82 -
PA20 PA20S 0,4 0,5 0,4 0,5 5,61 6,63 0,8 0,8 1,15 -
PA25 PA25S 0,5 0,8 0,5 0,8 9,30 11,3 1,5 1,5 2,02 -
PA30 PA30S 0,6 1,2 0,6 1,2 11,6 15,3 2,05 2,05 3 -
P40 P40S 1,2 2 1,2 2 17,6 36,4 5,3 5,3 5,3 -
PA50 PA50S 3 3,7 2,5 2,9 30,7 58,4 10,5 10,5 14,1 -
PA60 PA60S 3 6 3 5 48,3 83,2 19,5 19,5 20,7 -
PA70 PA70S 4 8 4 6 77,9 118,2 31 31 30 -
CYCLE TIME, WEIGHTS AND CAPACITY
SPRING POSITIONING (PA RANGE)
Application in installations with air pressure less than 6 bar.
Springs positioned from 2 to 5 springs each side, distributed as indicated in the drawing.
ALUMINIUM PNEUMATIC ACTUATORS
Units: Nm Note: Refer to heavy duty actuators for higher torques.
DOUBLE ACTING (DA)
MODELS
Air torque at indicated pressure (bar)
3 4 4,5 5 5,5 6 7 8
PAW 7,9 11,3 12,7 14,1 15,5 17 19,8 22,9
PA00 13,3 18,3 20,9 23,4 26 28,5 33,6 38,7
PA05 23,5 32,3 36,7 41 45,3 49,7 58,4 67,1
PA10 32,9 45,6 52 58,3 65 71 83,7 96,4
PA15 55,2 75,6 85,8 96 106,2 116,5 136,9 157,4
PA20 77,7 107 121,7 136,3 151 165,5 194,8 224
PA25 140,1 190,1 215,1 240 264,9 290 339,9 393,9
PA30 226,5 307,4 347,9 388,3 428,7 469,2 550,1 631
P40 582,5 782 881,4 980,8 1080 1180 1379 1578
PA50 998 1354 1.532,5 1711 1889 2067 2424 2780
PA60 1638 2245 2.54 2851 3155 3458 4065 4672
PA70 2389 3273 3.716 4158 4600 5043 5927 6812
12
Note: Refer to heavy duty actuators for higher torques.
SPRING RETURN (SR)
MODELS
Springs
Number
Spring Torques
(Nm)
Air torque at indicated pressure (bar)
3 4 4,5 5 5,5 6 7 8
Initial End Initial End Initial End Initial End Initial End Initial End Initial End Initial End Initial End
PAWS
6 + 6 10 6,7 6 2,7 7,4 4,1 8,8 5,5 10,3 7 13,1 9,8 16,2 12,9
5 + 5 8,5 5,8 5,5 2,8 6,9 4,2 8,3 5,6 9,7 7 11,2 8,5 14 11,3 17,1 14,4
4 + 4 7 4,6 3,3 0,9 6,7 4,3 8,1 5,7 9,5 7,1 10,9 8,5 12,4 10 15,2 12,8 18,3 15,9
3 + 3 5,5 3,6 4,3 2,4 7,7 5,8 9,1 7,2 10,5 8,6 11,9 10 13,4 11,5 16,2 14,3
2 + 2 4 2,4 5,5 3,9 8,9 7,3 10,3 8,7 11,7 10,1 13,1 11,5 14,6 13
PA00S
6 + 6 18,8 12,7 8,2 2,1 10,7 4,6 13,3 7,2 15,8 9,7 20,9 14,8 26 19,9
5 + 5 15,8 10,7 7,6 2,5 10,2 5,1 12,7 7,6 15,3 10,2 17,8 12,7 22,9 17,8 28 22,9
4 + 4 12,6 8,7 9,6 5,7 12,2 8,3 14,7 10,8 17,3 13,4 19,8 15,9 24,9 21 30 26,1
3 + 3 9,7 6,6 6,7 3,6 11,7 8,6 14,3 11,2 16,8 13,7 19,4 16,3 21,9 18,8 27 23,9
2 + 2 6,6 4,1 9,2 6,7 14,2 11,7 16,8 14,3 19,3 16,8 21,9 19,4 24,4 21,9
PA05S
6 + 6 31,4 20,9 15,8 5,3 20,1 9,6 24,4 13,9 28,8 18,3 37,5 27 46,2 35,7
5 + 5 27 17,4 14,9 5,3 19,3 9,7 23,6 14 27,9 18,3 32,3 22,7 41 31,4 49,7 40,1
4 + 4 21,8 13,9 9,6 1,7 18,4 10,5 22,8 14,9 27,1 19,2 31,4 23,5 35,8 27,9 44,5 36,6 53,2 45,3
3 + 3 18,3 11,3 12,2 5,2 21 14 25,4 18,4 29,7 22,7 34 27 38,4 31,4 47,1 40,1
2 + 2 12,2 7,8 15,7 11,3 24,5 20,1 28,9 24,5 33,2 28,8 37,5 33,1 41,9 37,5
PA10S
6 + 6 45,6 30,8 21,2 6,4 27,5 12,7 34,2 19,4 40,2 25,4 52,9 38,1 65,6 50,8
5 + 5 38 25,7 19,9 7,6 26,3 14 32,6 20,3 39,3 27 45,3 33 58 45,7 70,7 58,4
4 + 4 30,4 20,5 12,4 2,5 25,1 15,2 31,5 21,6 37,8 27,9 44,5 34,6 50,5 40,6 63,2 53,3 75,9 66
3 + 3 22,8 15,4 17,5 10,1 30,2 22,8 36,6 29,2 42,9 35,5 49,6 42,2 55,6 48,2 68,3 60,9
2 + 2 15,2 10,3 22,6 17,7 35,3 30,4 41,7 36,8 48 43,1 54,7 49,8 60,7 55,8
PA15S
6 + 6 71,5 49 36,8 14,3 47 24,5 57,2 34,7 67,5 45 87,9 65,4 108,4 85,9
5 + 5 59,6 40,9 34,7 16 44,9 26,2 55,1 36,4 65,3 46,6 75,6 56,9 96 77,3 116,5 97,8
4 + 4 47,7 32,7 22,5 7,5 42,9 27,9 53,1 38,1 63,3 48,3 73,5 58,5 83,8 68,8 104,2 89,2 124,7 109,7
3 + 3 35,7 24,5 30,7 19,5 51,1 39,9 61,3 50,1 71,5 60,3 81,7 70,5 92 80,8 112,4 101,2
2 + 2 23,8 16,3 38,9 31,4 59,3 51,8 69,5 62 79,7 72,2 89,9 82,4 100,2 92,7
PA20S
6 + 6 104,7 65,8 55,9 17 70,5 31,6 85,2 46,3 99,7 60,8 129 90,1 158,2 119,3
5 + 5 87,2 54,8 52,2 19,8 66,9 34,5 81,5 49,1 96,2 63,8 110,7 78,3 140 107,6 169,2 136,8
4 + 4 69,8 43,9 33,8 8 63,1 37,2 77,8 51,9 92,4 66,5 107,1 81,2 121,6 95,7 150,9 125 180,1 154,2
3 + 3 52,3 32,9 44,8 25,4 74,1 54,7 88,8 69,4 103,4 84 118,1 98,7 132,6 113,2 161,9 142,5
2 + 2 34,9 21,9 55,8 42,8 85,1 72,1 99,8 86,8 114,4 101,4 129,1 116,1 143,6 130,6
PA25S
6 + 6 181,8 119,4 95,7 33,3 120,6 58,2 145,5 83,1 170,6 108,2 220,5 158,1 274,5 212,1
5 + 5 151,5 99,5 90,6 38,6 115,6 63,6 140,5 88,5 165,4 113,4 190,5 138,5 240,4 188,4 294,4 242,4
4 + 4 121,2 79,6 60,5 18,9 110,5 68,9 135,5 93,9 160,4 118,8 185,3 143,7 210,4 168,8 260,3 218,7 314,3 272,7
3 + 3 90,9 59,7 80,4 49,2 130,4 99,2 155,4 124,2 180,3 149,1 205,2 174 230,3 199,1 280,2 249
2 + 2 60,6 39,8 100,3 79,5 150,3 129,5 175,3 154,5 200,2 179,4 225,1 204,3 250,2 229,4
PA30S
6 + 6 290,3 195,7 152,2 57,6 192,6 98 233 138,4 273,5 178,9 354,4 259,8 435,3 340,7
5 + 5 241,9 163,1 144,2 65,4 184,8 106 225,1 146,2 265,5 186,7 306 227,1 386,8 308,0 467,7 388,8
4 + 4 193,5 130,5 96,0 32,9 176,8 113,8 217,4 154,4 257,7 194,6 298,1 235,1 338,6 275,5 419,4 356,4 500,3 437,2
3 + 3 145,2 97,9 128,6 81,3 209,5 162,1 250 202,7 290,3 243 330,8 283,4 371,2 323,9 452,1 404,8
2 + 2 96,8 65,2 161,2 129,7 242,1 210,5 282,7 251,1 322,9 291,4 363,4 331,8 403,8 372,3
P40S
4 + 4 766,9 491,6 389,8 114,5 489,1 213,8 588,4 313,4 688,3 413 887,4 612,1 1086,6 811,3
3 + 3 629,3 432,6 349,4 152,7 448,8 252,1 548,1 351,5 647,7 451,1 747,3 550,6 946,4 749,8 1145,6 948,9
2 + 2 452,3 314,6 267,9 103,2 467,4 329,7 566,8 429,1 666,1 528,5 765,7 628,1 865,3 727,6 1064,4 926,8
1 + 1 275,3 177 405,5 307,2 605 506,7 704,4 606,1 803,8 705,5 903,4 805,1 1002,9 904,6
PA50S
7 + 7* 1.663 956,1 932,9 226 1.111 404 1.468 761 1.824 1.117
6 + 6 1.425 819,5 712,5 107 891,5 286 1.070 464 1.248 642 1.605 999 1.961 1.355
5 + 5 1.187 682,9 671,1 167 849,1 345 1.028 524 1.206 702 1.384 880 1.741 1.237 2.097 1.593
4 + 4 989,7 569,1 784,9 364,3 962,9 542,3 1.142 721,3 1.320 899,3 1.498 1.077 1.855 1.434 2.211 1.790
3 + 3 824,8 474,2 523,8 173,2 879,8 529,2 1.058 707,2 1.237 886,2 1.415 1.064 1.593 1.242 1.950 1.599 2.306 1.955
2 + 2 687,3 395,2 602,8 310,7 958,8 666,7 1.137 844,7 1.316 1.024 1.494 1.202 1.672 1.380 2.029 1.737 2.385 2.093
PA60S
6 + 6 2075 1383 861,5 169,9 1165 473 1468 776,6 1772 1080 2074 1383 2682 1990 3288 2597
5 + 5 1729 1153 1092 515,7 1395 819 1699 1122 2002 1426 2305 1729 2912 2336 3519 2942
4 + 4 1383 922 716 254,8 1322 861,5 1626 1165 1929 1468 2232 1772 2536 2075 3143 2682 3749 3288
3 + 3 1037 692 946 600,6 1553 1207 1856 1511 2160 1814 2463 2117 2767 2421 3373 3027
2 + 2 692 462 1177 945,5 1784 1553 2086 1856 2390 2159 2694 2463 2997 2767
PA70S
6 + 6 3539 1769 1946 176 2389 619 2831 1062 3273 1504 4158 2389 5043 3273
5 + 5 2949 1475 2240 766 2684 1209 3126 1651 3568 2094 4453 2978 5338 3863
4 + 4 2359 1180 2094 914 2535 1356 2978 1799 3421 2241 3863 2684 4748 3568 5632 4453
3 + 3 1769 885 1504 619 2389 1504 2830 1946 3273 2389 3716 2831 4158 3273 5043 4158
2 + 2 1180 590 1799 1209 2684 2094 3125 2535 3568 2978 4011 3421 4453 3863
* Optional (on request)
13
TO OPEN TO CLOSE TO OPEN TO CLOSE
DA SR DA SR DA SR DA SR DA SR DA SR
PI00 PI00S 0,15 0,2 0,15 0,2 2,2 2,6 0,15 0,15 0,1 -
PI10 PI10S 0,25 0,3 0,25 0,3 4,7 5,6 0,35 0,35 0,32 -
PI20 PI20S 0,4 0,5 0,4 0,5 5,9 9,9 0,8 0,8 0,7 -
PI30 PI30S 0,6 1,2 0,6 1,2 17,9 25,4 2,05 2,05 1,9 -
PI40 PI40S 1,2 2 1,2 2 38,4 57,6 5,3 5,3 5,3 -
DOUBLE ACTING (DA)
MODELS
Air torque at indicated pressure (bar)
3 4 4,5 5 5,5 6 7 8
PI00 11 ,6 16,1 18,3 20,5 22,8 25 29,5 33,9
PI10 32,9 45,6 52 58,3 64,7 71 83,7 96,4
PI20 77,7 107 121,7 136,3 150,9 165,5 194,8 224
PI30 226,5 307,4 347,9 388,3 428,8 469,2 550,1 631
PI40 582,5 782 881,4 980,8 1080 1180 1379 1578
SPRING RETURN (SR)
MODELS
Spring
Number
Spring
Torques
(Nm)
Air torque at indicated pressure (bar)
3 4 4,5 5 5,5 6 7 8
PAGW 7,9 11,3 12,7 14,1 15,5 17 19,8 22,9
PAG00 11,6 16,1 18,3 20,5 22,7 25 29,4 33,9
PAG10 16,5 22,8 26 29,2 33 36 41,9 48,2
PAG20 38,9 53,5 60,9 68,2 75,5 82,8 97,4 112
PAG30 114,3 157,4 179 200,6 222,1 243,7 286,8 329,9
SPRING RETURN (SR)
MODELS
Springs
Number
Spring
Torques
(Nm)
Air torque at indicated pressure (bar)
3 4 4,5 5 5,5 6 7 8
Initial End Initial End Initial End Initial End Initial End Initial End Initial End Initial End Initial End
PAGWS
4 + 4 9,7 6,1 6,6 3 8 4,4 9,4 5,8 10,9 7,3 13,7 10,1 16,8 13,2
3 + 3 8,8 5,5 5,8 2,5 7,2 3,9 8,6 5,3 10 6,7 11,5 8,2 14,3 11 17,4 14,1
2+ 2 6,7 4,3 3,6 1,2 7 4,6 8,4 6 9,8 7,4 11,2 8,8 12,7 10,3 15,5 13,1
1 + 1 4,3 2,4 5,5 3,6 8,9 7 10,3 8,4 11,7 9,8 13,1 11,2 14,6 12,7
PAG00S
4 + 4 15,6 12 6,3 2,7 8,5 4,9 10,7 7,1 12,9 9,4 17,4 13,8 21,9 18,3
3 + 3 13,4 9,8 6,2 2,7 8,5 4,9 10,7 7,1 12,9 9,4 15,2 11,6 19,6 16,1 24,1 20,5
2+ 2 10,3 7,6 4 1,3 8,5 5,8 10,7 8 12,9 10,3 15,2 12,5 17,4 14,7 21,9 19,2 26,3 23,6
1 + 1 5,8 4,5 7,1 5,8 11,6 10,3 13,8 12,5 16,1 14,7 18,3 16,9 20,5 19,2 25 23,6 29,4 28,1
PAG10S
6 + 6 22,8 15,4 10,6 3,2 13,8 6,4 17,1 9,7 20,1 12,7 26,5 19,1 32,8 25,4
5 + 5 19 12,9 13,1 7 16,3 10,2 19,7 13,5 22,7 16,5 29 22,9 35,4 29,2
4 + 4 15,2 10,3 12,6 7,6 15,7 10,8 18,9 14 22,3 17,3 25,3 20,3 31,6 26,7 38 33
3 + 3 11,4 7,7 8,8 5,1 15,1 11,4 18,3 14,6 21,5 17,8 24,8 21,1 27,8 24,1 34,2 30,5
2 + 2 7,6 5,2 11,3 8,9 17,7 15,2 20,8 18,4 24 21,6 27,4 24,9 30,4 27,9
PAG20S
6 + 6 52,3 32,9 28 8,6 35,3 15,9 42,6 23,2 49,9 30,5 64,5 45,1 79,1 59,7
5 + 5 43,6 27,4 26,1 9,9 33,5 17,3 40,8 24,6 48,1 31,9 55,4 39,2 70 53,8 84,6 68,4
4 + 4 34,9 21,9 17 4 31,6 18,6 39 26 46,3 33,3 53,6 40,6 60,9 47,9 75,5 62,5 90,1 77,1
3 + 3 26,1 16,6 22,3 12,8 36,9 27,4 44,3 34,8 51,6 42,1 58,9 49,4 66,2 56,7 80,8 71,3
2 + 2 17,4 10,9 28 21,5 42,6 36,1 50 43,5 57,3 50,8 64,6 58,1 71,9 65,4
PAG30S
6 + 6 154,8 104 75 24,2 96,2 45,8 117,7 67,3 139,3 88,9 182,4 132 225,5 175,1
5 + 5 126,8 88,6 68,8 30,6 90,4 52,2 112 73,8 133,5 95,3 155,1 116,9 198,2 160 241,3 203,1
4 + 4 98,8 72,7 41,6 15,5 84,7 58,6 106,3 80,2 127,9 102 149,4 123 171 144,9 214,1 188 257,2 231,1
3 + 3 70,7 56,9 57,4 43,6 100,5 87,6 122,1 108,3 143,7 130 165,2 151 186,8 173 229,9 216,1
2 + 2 42,7 41,1 73,2 71,6 116,3 115 137,9 136,3 159,5 158 181 179 202,6 201
Pneumatic actuators in double acting and spring
return with 180º rotation covering a torque range from
17Nm to 244Nm. Application for 3 way valves.
SPECIAL ACTUATORS
Units: Nm
MODELS
CYCLE TIME (sec.) WEIGHTS
(Kg)
CAPACITY (litre)
TO OPEN TO CLOSE TO OPEN TO CLOSE
DA SR DA SR DA SR DA SR DA SR DA SR
PAGW PAGWS 0,13 0,2 0,13 0,2 1,3 1,5 0,123 0,123 0,158 -
PAG00 PAG00S 0,2 0,25 0,2 0,25 2,1 2,5 0,21 0,21 0,25 -
PAG10 PAG10S 0,25 0,3 0,25 0,3 3,1 3,5 0,35 0,35 0,45 -
PAG20 PAG20S 0,4 0,5 0,4 0,5 5,2 6,7 0,8 0,8 1,15 -
PAG30 PAG30S 1,2 2 1,2 2 11,6 15,3 2,05 2,05 3 -
180º ACTUATOR TORQUES :
180º ACTUATOR CYCLE TIME, WEIGHTS AND CAPACITY: 17Nm__________244Nm
TUATORS
Y:
26
- Shaft Options:
Aluminium Actuators: Shaft in Aisi-303 Stainless Steel
Polyamide Actuators: PP00-PP10-PP20 Option: Aisi-316
HIGH AND LOW TEMPERATURE
FAIL OPEN ACTUATORS
REVERSE ACTUATORS
SHAFT MOUNTED AT 90º
ระบบสมาชิก
DHL Express
FedEx Express
TNT Express
UPS Tracking
USPS Tracking
KERRY Express
EMS & Thailandpost Tracking
▲
▼
รายการสั่งซื้อของฉัน
รายการสั่งซื้อของฉัน
ข้อมูลร้านค้านี้
บริษัท ทีเอพี พาร์ท เอ็นจิเนียริ่ง จำกัด
บ.ทีเอพี พาร์ทฯ ก่อตั้งขึ้นเมื่อปี 2551 โดยกลุ่มวิศกรที่มีประสบการณ์ เราจำหน่าย-เป็นผู้นำเข้าสินค้าเองโดยตรงจากต่างประเทศ อาทิ เครื่องจักร อะไหล่วิศวกรรม อุปกรณ์ไฟฟ้าคอนโทรล เครื่องมือวัด และอุปกรณ์ต่างๆที่ใช้ในทุกกลุ่มอุตสาหกรรม ต่อมาด้วยประสบการณ์ต่างๆ เราสามารถขยายธุรกิจโดยการเป็นตัวแทนจำหน่าย รวมถึงบริการติดตั้งโครงการระบบควบคุมและสั่งการอุปกรณ์ไฟฟ้า
เบอร์โทร : 091-484-4332
อีเมล : info@tap-part.com
อีเมล : info@tap-part.com
ส่งข้อความติดต่อร้าน
เกี่ยวกับร้านค้านี้
ค้นหาสินค้าในร้านนี้
ค้นหาสินค้า
สินค้าที่ดูล่าสุด
บันทึกเป็นร้านโปรด
Join เป็นสมาชิกร้าน
แชร์หน้านี้
แชร์หน้านี้
↑
TOP เลื่อนขึ้นบนสุด
TOP เลื่อนขึ้นบนสุด
สินค้าในตะกร้า ({{total_num}} รายการ)
ขออภัย ขณะนี้ยังไม่มีสินค้าในตะกร้า
ราคาสินค้าทั้งหมด
฿ {{price_format(total_price)}}
- ฿ {{price_format(discount.price)}}
ราคาสินค้าทั้งหมด
{{total_quantity}} ชิ้น
฿ {{price_format(after_product_price)}}
ราคาไม่รวมค่าจัดส่ง
รวมภาษีมูลค่าเพิ่มแล้ว
➜ เลือกซื้อสินค้าเพิ่ม
