DISK SPRING "RINGSPANN"

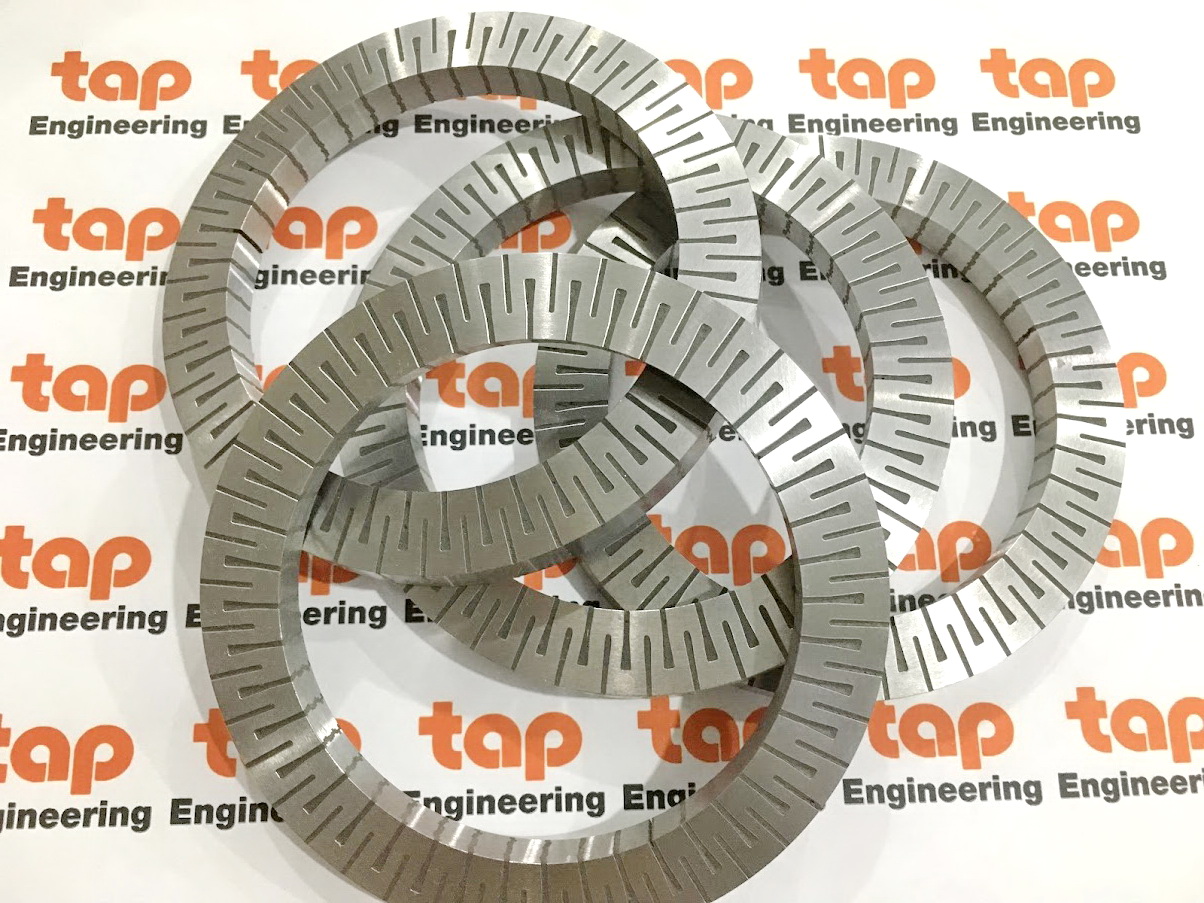

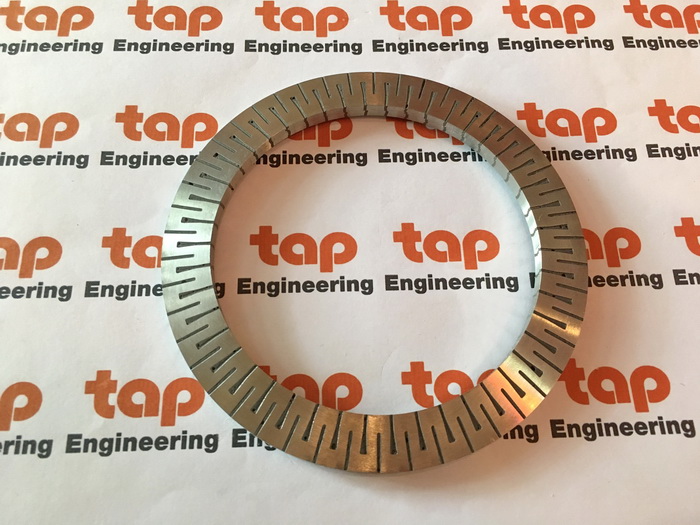

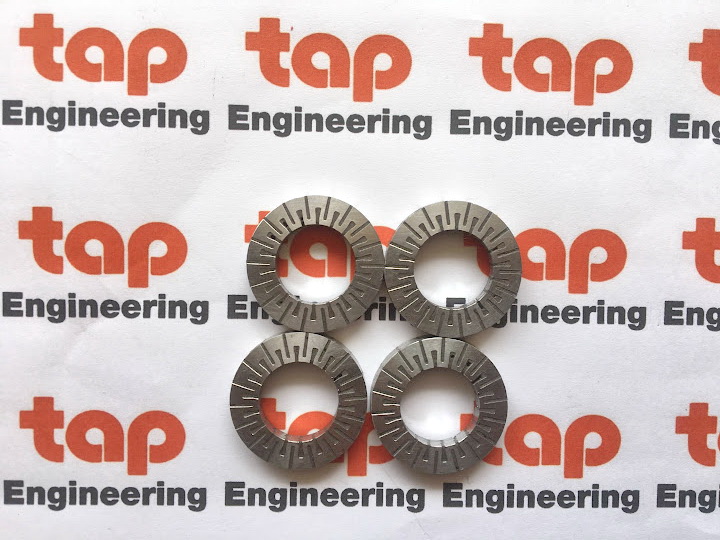

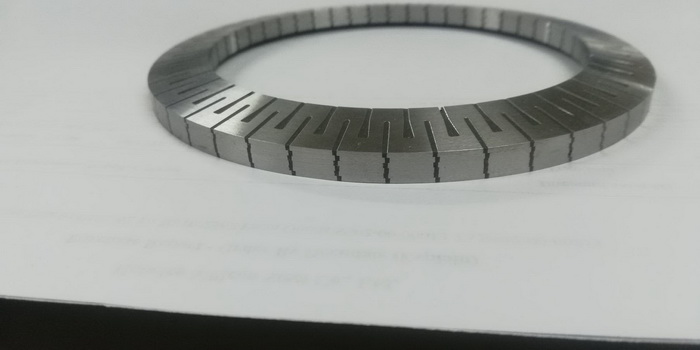

Bonded Disc Pack - Clamping Disc
Product of Ringspann
Product overview
1) Freewheels
Backstops
Overrunning Clutches
Indexing Freewheels
2) Brakes
Industrial-Brakes
Brake Systems
Disc Brakes
Brake Calipers
Brake Discs
3) Shaft-Hub-Connections
Shrink Discs
Cone Clamping Elements
Star Discs
Clamping Systems for torque motors
Star Spring Washers/Ball Bearing Compensating Discs
4) Overload Clutches
Positive Torque Limiters
Friction Torque Limiters
Force Limiters
5) Couplings
Shaft Couplings
Rigid Shaft Couplings
Torsionally Rigid Shaft Couplings
Elastic Couplings
6) Precision Clamping Fixtures
Precision Clamping Chucks
Precision Clamping Mandrels
Clamping Clutches
7) RCS® Remote Control Systems
Push/Pull Cables
Bowden Cables
Control Cables
Control lever systems
Throttle pedal systems
ต้องการสอบถามราคา รายละเอียดสินค้า กรุณาแจ้งยี่ห้อ รุ่น จำนวน เข้ามาที่
Mobile: 091-484-4332
Email: tap.part@engineer.com
46
ø De6
ø d
s
Lbn
9°
46-1 46-2
Lb3
d D* Δ D s M1 Fm1 Fo1 Lb1 Mn Fmn Fon Lb2 Mn Fmn Fon Lb3 Mn Fmn Fon
mm mm mm mm Nm N N mm Nm N N mm Nm N N mm Nm N N
11 18 - 22 0,10 0,5 0,9 380 260 011001 4 7 3 100 2 100 011001 6 11 4 700 3 200 011002 8 15 6 300 4 300 011003
15 22 - 27 0,10 0,5 1,8 560 390 015001 4 15 4 500 3 200 015001 6 22 6 800 4 800 015002 8 29 9 100 6 400 015003
27 - 32 0,15 0,75 2,7 870 630 015004 6 22 7 000 5 100 015004 9 33 10 500 7 700 015005 12 40 14 000 10 300 015006
32 - 37 0,15 0,75 2,5 740 510 015007 6 20 6 000 4 100 015007 9 30 9 000 6 200 015008 12 40 12 000 8 300 015009
20 32 - 37 0,15 0,75 4,9 1 200 890 020001 6 39 9 600 7 200 020001 9 50 14 400 10 800 020002 12 60 19 200 14 400 020003
37 - 42 0,15 0,75 4,7 1 050 730 020004 6 38 8 400 5 900 020004 9 50 12 600 8 900 020005 12 60 16 800 11 900 020006
25 37 - 42 0,15 0,75 7,9 1 500 1 100 025001 6 60 12 000 8 800 025001 9 90 18 000 13 200 025002 12 120 24 000 17 600 025003
42 - 47 0,15 0,75 7,5 1 350 930 025004 6 60 10 800 7 500 025004 9 90 16 200 11 300 025005 12 120 21 600 15 100 025006
30 42 - 47 0,15 0,75 11 1 800 1 300 030001 6 80 14 400 10 400 030001 9 130 21 600 15 600 030002 12 170 28 800 20 800 030003
47 - 52 0,15 0,75 10 1 600 1 100 030004 6 80 12 800 8 800 030004 9 120 19 200 13 200 030005 12 160 25 600 17 600 030006
35 47 - 52 0,15 0,75 16 2 150 1 550 035001 6 120 17 200 12 400 035001 9 190 25 800 18 600 035002 12 250 34 400 24 800 035003
52 - 57 0,15 0,75 15 1 950 1 350 035004 6 120 15 600 10 800 035004 9 180 23 400 16 200 035005 12 240 31 200 21 600 035006
40 52 - 57 0,15 0,75 21 2 450 1 750 040001 6 160 19 600 14 000 040001 9 250 29 400 21 000 040002 12 330 39 200 28 000 040003
57 - 62 0,15 0,75 20 2 300 1 550 040004 6 160 18 400 12 400 040004 9 240 27 600 18 600 040005 12 320 36 800 24 800 040006
45 57 - 62 0,15 0,75 27 2 800 2 000 045001 6 210 22 400 16 000 045001 9 320 33 600 24 000 045002 12 420 44 800 32 000 045003
62 - 67 0,15 0,75 26 2 600 1 600 045004 6 200 20 800 12 800 045004 9 310 31 200 19 200 045005 12 410 41 600 25 600 045006
50 62 - 67 0,15 0,75 33 3 200 2 250 050001 6 260 25 600 18 000 050001 9 390 38 400 27 000 050002 12 520 51 200 36 000 050003
67 - 70 0,15 0,75 32 2 900 2 000 050004 6 250 23 200 16 000 050004 9 380 34 800 24 000 050005 12 500 46 400 32 000 050006
55 67 - 70 0,15 0,75 40 3 500 2 500 055001 6 320 28 000 20 000 055001 9 480 42 000 30 000 055002 12 640 56 000 40 000 055003
50 70 - 75 0,25 1,0 43 4 000 2 900 050007 6 250 24 000 17 400 050007 10 430 40 000 29 000 050008 16 680 64 000 46 400 050009
75 - 80 0,25 1,0 42 3 800 2 600 050010 6 250 22 800 15 600 050010 10 420 38 000 26 000 050011 16 670 60 800 41 600 050012
55 75 - 80 0,25 1,0 52 4 500 3 200 055004 6 310 27 000 19 200 055004 10 520 45 000 32 000 055005 16 830 72 000 51 200 055006
80 - 85 0,25 1,0 51 4 200 2 900 055007 6 300 25 200 17 400 055007 10 510 42 000 29 000 055008 16 810 67 200 46 400 055009
60 80 - 85 0,25 1,0 63 4 900 3 500 060001 6 370 29 400 21 000 060001 10 630 49 000 35 000 060002 16 1 000 78 400 56 000 060003
85 - 90 0,25 1,0 62 4 600 3 200 060004 6 370 27 600 19 200 060004 10 620 46 000 32 000 060005 16 990 73 600 5 1200 060006
65 85 - 90 0,25 1,0 74 5 300 3 800 065001 6 440 31 800 22 800 065001 10 740 53 000 38 000 065002 16 1 180 84 800 60 800 065003
90 - 95 0,25 1,0 73 5 000 3 500 065004 6 430 30 000 21 000 065004 10 730 50 000 35 000 065005 16 1 160 80 000 56 000 065006
70 90 - 95 0,25 1,0 86 5 800 4 100 070001 6 510 34 800 24 600 070001 10 860 58 000 41 000 070002 16 1 370 92 800 65 600 070003
95 - 100 0,25 1,0 85 5 500 3 800 070004 6 510 33 000 22 800 070004 10 850 55 000 38 000 070005 16 1 360 88 000 60 800 070006
75 95 - 100 0,25 1,0 99 6 200 4 400 075001 6 590 37 200 26 400 075001 10 990 62 000 44 000 075002 16 1 580 99 200 70 400 075003
100 - 105 0,25 1,0 98 5 900 4 000 075004 6 580 35 400 24 000 075004 10 980 59 000 40 000 075005 16 1 560 94 400 64 000 075006
80 100 - 105 0,25 1,0 110 6 600 4 700 080001 6 660 39 600 28 200 080001 10 1100 66 000 47 000 080002 16 1 760 105 600 75 200 080003
105 - 110 0,25 1,0 110 6 400 4 400 080004 6 660 38 400 26 400 080004 10 1100 64 000 44 000 080005 16 1 760 102 400 70 400 080006
Key
d = Seating diameter
D = Achievable clamping diameter
Δ D = Maximum diameter change of the clamping
diameter of the Clamping Element
s = Clamping disc thickness
n = Number of Clamping Discs (max. 16)
Lbn = s • n
= Bonded disc pack width
Mn = M1 • n
= Max. transmissible torque
Fmn = Fm1 • n
= Required actuating force for component
clamping with pull-back action
Fon = Fo1 • n
= Required actuating force for component
clamping without pull-back action
Clamping Elements Bonded Disc Packs LBD
for customer assembled Bonded Disc Pack Flange Mandrels
for setup to different clamping diameters within a given size
Installation situations
* Clamping diameter from > up to ≤ adjustable to two places after the decimal point
Bonded disc pack widths Lb1 and Lb2
Bonded disc pack width Lb3
Lb1 or Lb2
Size
LBD …
Clamping Discs LBD Bonded Disc Packs LBD
Bonded disc pack width Lb1 Bonded disc pack width Lb2 Bonded disc pack width Lb3
Art.-No. Art.-No. Art.-No. Art.-No.
1001- 3021- 3021- 3021-
47
ø De6
ø d
s
Lbn
9°
47-1 47-2
Lb3
d D* Δ D s M1 Fm1 Fo1 Lb1 Mn Fmn Fon Lb2 Mn Fmn Fon Lb3 Mn Fmn Fon
mm mm mm mm Nm N N mm Nm N N mm Nm N N mm Nm N N
85 105 - 110 0,25 1,0 130 7 100 5 100 085001 6 780 42 600 30 600 085001 10 1 300 71 000 51 000 085002 16 2 080 113 600 81 600 085003
110 - 115 0,25 1,0 130 6 800 4 700 085004 6 780 40 800 28 200 085004 10 1 300 68 000 47 000 085005 16 2 080 108 800 75 200 085006
90 110 - 115 0,25 1,0 140 7 600 5 400 090001 6 840 45 600 32 400 090001 10 1 400 76 000 54 000 090002 16 2 240 121 600 86 400 090003
115 - 120 0,25 1,0 140 7 200 5 000 090004 6 840 43 200 30 000 090004 10 1 400 72 000 50 000 090005 16 2 240 115 200 80 000 090006
95 115 - 120 0,25 1,0 160 8 100 5 700 095001 6 960 48 600 34 200 095001 10 1 600 81 000 57 000 095002 16 2 560 129 600 91 200 095003
120 - 125 0,25 1,0 160 7 700 5 300 095004 6 960 46 200 31 800 095004 10 1 600 77 000 53 000 095005 16 2 560 123 200 84 800 095006
100 120 - 125 0,25 1,0 180 8 500 6 000 100001 6 1 080 51 000 36 000 100001 10 1 800 85 000 60 000 100002 16 2 880 136 000 96 000 100003
125 - 130 0,25 1,0 180 8 100 5 600 100004 6 1 080 48 600 33 600 100004 10 1 800 81 000 56 000 100005 16 2 880 129 600 89 600 100006
130 - 140 0,35 1,25 190 8 700 6 200 100007 6,3 950 43 900 31 300 100007 10 1 520 69 700 49 700 100008 20 3 040 139 400 99 400 100009
105 130 - 140 0,35 1,25 220 9 600 7 000 105004 6,3 1 100 48 400 35 300 105004 10 1 760 76 900 56 100 105005 20 3 520 153 800 112 200 105006
115 140 - 150 0,35 1,25 260 10 600 7 700 115001 6,3 1 310 53 500 38 900 115001 10 2 080 85 000 61 800 115002 20 4 160 170 000 123 600 115003
150 - 160 0,35 1,25 260 10 000 7 000 115004 6,3 1 310 50 400 35 300 115004 10 2 080 80 000 56 100 115005 20 4 160 160 000 112 200 115006
125 150 - 160 0,35 1,25 320 11 800 8 600 125001 6,3 1 610 59 500 43 400 125001 10 2 560 94 500 68 900 125002 20 5 120 189 000 137 800 125003
135 160 - 170 0,35 1,25 370 12 800 9 300 135001 6,3 1 860 64 600 46 900 135001 10 2 960 102 600 74 500 135002 20 5 920 205 200 149 000 135003
170 - 180 0,35 1,25 370 12 000 8 400 135004 6,3 1 860 60 500 42 400 135004 10 2 960 96 100 67 400 135005 20 5 920 192 200 134 800 135006
145 170 - 180 0,35 1,25 430 14 000 10 200 145001 6,3 2 160 70 600 51 500 145001 10 3 440 112 100 81 800 145002 20 6 880 224 200 163 600 145003
155 180 - 190 0,35 1,25 500 14 900 10 700 155001 6,3 2 520 75 100 54 000 155001 10 4 000 119 300 85 800 155002 20 8 000 238 600 171 600 155003
190 - 200 0,35 1,25 500 14 000 9 700 155004 6,3 2 520 70 600 48 900 155004 10 4 000 112 100 77 700 155005 20 8 000 224 200 155 400 155006
Clamping Elements Bonded Disc Packs LBD
for customer assembled Bonded Disc Pack Flange Mandrels
for setup to different clamping diameters within a given size
Key
d = Seating diameter
D = Achievable clamping diameter
Δ D = Maximum diameter change of the clamping
diameter of the Clamping Element
s = Clamping disc thickness
n = Number of Clamping Discs (max. 16)
Lbn = s • n
= Bonded disc pack width
Mn = M1 • n
= Max. transmissible torque
Fmn = Fm1 • n
= Required actuating force for component
clamping with pull-back action
Fon = Fo1 • n
= Required actuating force for component
clamping without pull-back action
Installation situations
Example for ordering
Please indicate the size of the Clamping Element,
the clamping diameter of your component,
including component tolerance, and the
desired bonded disc pack width in your order:
Size: LBD 11
Clamping diameter: 21,47 mm
Component tolerance: H7
Bonded disc pack width: 4 mm
➡ LBD 11-21,47 H7-4
* Clamping diameter from > up to ≤ adjustable to two places after the decimal point
Bonded disc pack widths Lb1 and Lb2
Bonded disc pack width Lb3
Lb1 or Lb2
Size
LBD …
Clamping Discs LBD Bonded Disc Packs LBD
Bonded disc pack width Lb1 Bonded disc pack width Lb2 Bonded disc pack width Lb3
Art.-No. Art.-No. Art.-No. Art.-No.
1001- 3021- 3021- 3021-
